毛刷輥在工業(yè)領(lǐng)域被廣泛應(yīng)用，而毛刷輥使用不當(dāng)容易出現(xiàn)故障，下面就人造皮革中出現(xiàn)的故障進(jìn)行解析。
一：表面有道痕1.糊料或外表處置劑中有異物雜質(zhì)。應(yīng)徹底鏟除。2.鋼帶外表有較深的劃痕。應(yīng)調(diào)換新鋼帶。
二：表面斑紋不清1.壓花輥放置不水平。應(yīng)調(diào)整到水平方位。2.毛刷輥面溫度不均勻，兩頭溫度較低。應(yīng)在低溫處添加輔佐熱源，使輥面溫度散布均勻。
三：卷取儲(chǔ)存后表面有布紋1.壓花后冷卻缺乏。應(yīng)加強(qiáng)冷卻。2.儲(chǔ)存環(huán)境溫度太高。應(yīng)在低溫環(huán)境中儲(chǔ)存制品
四：表面有規(guī)則性的疵點(diǎn)1.壓輥或壓花機(jī)橡膠輥輥面上有雜質(zhì)。應(yīng)徹底鏟除輥面上的雜質(zhì)。2.輥筒外表缺點(diǎn)。應(yīng)修磨輥面，鏟除輥面缺點(diǎn)。
五:表面起大泡1.發(fā)泡溫度太高。應(yīng)適當(dāng)下降塑化烘箱的發(fā)泡溫度.2.糊猜中水分含量太高。?應(yīng)去掉糊猜中的水分或換用水分含量較低的糊料。3.布基濕潤(rùn)。應(yīng)進(jìn)行烘干處置
六：發(fā)泡后泡孑㈠肖失1.壓花輥輥隙太小。應(yīng)適當(dāng)減小壓花輥的壓力，增大輥隙。2.牽引力太大。應(yīng)適當(dāng)減小泡沫人造革的牽引拉力
七：表面起凸泡1.質(zhì)料濕潤(rùn)。應(yīng)進(jìn)行預(yù)枯燥處置。2.配方中易揮發(fā)物含量太高。應(yīng)在發(fā)泡配方中防止運(yùn)用揮發(fā)性添加劑。3.添加劑選用不妥。應(yīng)運(yùn)用疾速凝膠增塑劑和較慢速催發(fā)劑。一同，應(yīng)選用較高的開(kāi)始溫度。
八：表面發(fā)泡不均勻1.增塑溶膠中空氣含量太多。應(yīng)將糊料進(jìn)行脫氣處置。2.發(fā)泡劑渙散不良。應(yīng)將發(fā)泡劑與增塑劑一同研磨
九：表面橫向厚度不均勻1.涂層橫向厚度不均勻。應(yīng)適當(dāng)調(diào)整涂刮機(jī)的輥間間隔，使涂層厚薄均勻2.塑化發(fā)泡烘箱溫度不均勻。應(yīng)適當(dāng)調(diào)整烘箱溫度，使溫度均勻散布。
十：泡沫層與布基粘合不牢或剝離1。凝膠溫度太高。應(yīng)適當(dāng)下降預(yù)熱烘箱的溫度。2.毛刷輥離布基太遠(yuǎn)。應(yīng)適當(dāng)調(diào)整毛刷輥輥面與布基的間隔開(kāi)車(chē)時(shí)泡沫層不能從鋼帶上剝離下來(lái) 鋼帶溫度太高。應(yīng)適當(dāng)下降
十一：鋼帶變形偏斜1.鋼帶受熱不均部分變形。應(yīng)在開(kāi)車(chē)升溫前先使鋼帶工作，待鋼帶冷卻后再泊車(chē)。2.張力輥筒不平行，使鋼帶工作時(shí)偏斜。應(yīng)及時(shí)調(diào)整鋼帶張力，使其在張力輥中部工作
十二：涂膜變色1. 催發(fā)劑及穩(wěn)定劑運(yùn)用不妥。應(yīng)防止含鉛催發(fā)劑與含硫錫穩(wěn)定劑一同運(yùn)用。例如，在內(nèi)層運(yùn)用了含鉛催發(fā)劑，在面層運(yùn)用了含硫錫穩(wěn)定劑，就會(huì)致使涂膜變色
十三：布基透油1.預(yù)熱烘箱溫度太低。應(yīng)適當(dāng)進(jìn)步預(yù)熱烘箱的溫度或關(guān)閉小排風(fēng)口。2.糊料粘度太低。應(yīng)適當(dāng)提高。

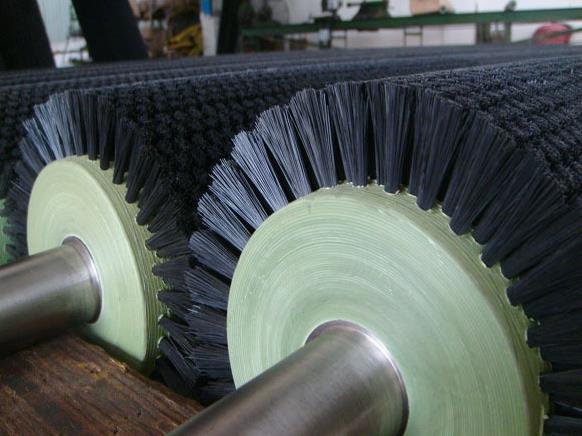

幾種毛刷輥的不同制作工藝和優(yōu)缺點(diǎn)
下面簡(jiǎn)單講敘一下工業(yè)毛刷中毛毛刷輥刷輥的不同制作工藝以及特點(diǎn)：
生產(chǎn)方法：
1、直接植毛 這是較傳統(tǒng)的一種毛刷制作方式，就是將尼龍絲、磨料絲直接種植在磨輥上。
優(yōu)點(diǎn)：強(qiáng)度好，制造加工周期短。
缺點(diǎn)：植毛成本高，而且無(wú)法進(jìn)行局部更換，是初期無(wú)奈的選擇。
2、尼龍?zhí)?：在尼龍管或者塑料管上鉆孔，用馬釘夾住刷毛植毛。
優(yōu)點(diǎn)：制作工藝簡(jiǎn)單�，F(xiàn)為尼龍絲毛刷輥的主要生產(chǎn)方式。
缺點(diǎn)：如果用質(zhì)量差的尼龍制造，尼龍的熱脹冷縮會(huì)導(dǎo)致尼龍變長(zhǎng)，使輥體兩端的尼龍長(zhǎng)出磨毛輥而頂住機(jī)器也會(huì)導(dǎo)致尼龍?zhí)酌浟�，使整支磨毛輥�?bào)廢；使用騎馬釘種植刷毛，強(qiáng)度不高，容易脫毛；尼龍的強(qiáng)度不高，無(wú)法提高種植密度等等……
3 、纏繞式
優(yōu)點(diǎn)：從國(guó)外引進(jìn)的一種植毛方式，將 刷毛做成可以纏繞的金屬條上，然后纏繞在磨毛輥上，可以根據(jù)磨毛輥長(zhǎng)短定制，現(xiàn)為磨料絲毛刷輥的主要生產(chǎn)方式。
缺點(diǎn)：由于磨料絲是卡在金屬條上，所以會(huì)導(dǎo)致抽絲（磨料絲被抽出來(lái)）的現(xiàn)象，強(qiáng)度不高，而且纏繞后只有兩端固定，所以中間很難做的緊，如果一端松掉的話(huà)，就會(huì)產(chǎn)生事故。
4、鋁合金刷輥-新型磨毛輥
優(yōu)點(diǎn)：生產(chǎn)的磨毛輥，產(chǎn)用鋁合金筒拼接而成，可以定制任意長(zhǎng)度的刷輥；高強(qiáng)度鋁合金基板可使植毛密度較高，而且產(chǎn)用較前沿的植毛技術(shù)，不脫毛，更不會(huì)像尼龍產(chǎn)生崩裂，變長(zhǎng)的現(xiàn)象；該輥體可以將動(dòng)平衡準(zhǔn)確校驗(yàn)。
缺點(diǎn)：制造成本過(guò)高，對(duì)工人的技術(shù)要求比較高，不適合用金屬絲作為材料的毛刷輥的制造。 |
